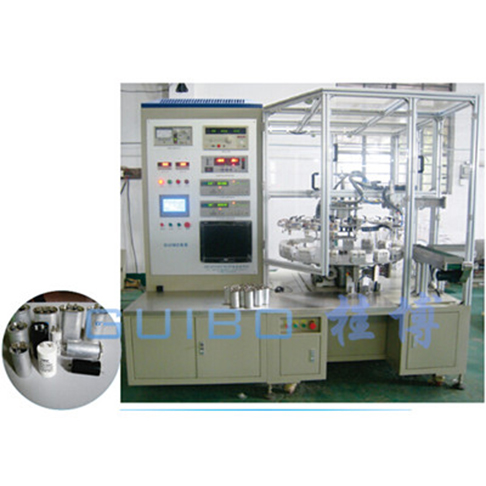

概要说明:
适用于金属化薄膜CBB65系列电容器的最终电性能测试。主要用于引出端为硬插片式端子结构的电容器出厂检测,端子引出2个或3个(组合电容)的电容、端子直线式排列或品字形排列的电容、外形结构为圆柱形或椭圆柱形或椭圆柱形电容及底带螺栓的电容器产品均适用。本机具有生产效率高、运行稳定、适用范围广(单芯电容、双容量组合电容等)、节能及操作简单维护方便等特点。
技术参数:
适用电容 CBB65/60插片式引出电容,单电容、双电容及引出端按直线排列或品字形排列均可
适用外形 圆形:¢20-¢70mm H40~150;椭圆形:L*B*H=(35~90)mm*(15~60)mm*(40~150)mm
适用容量 0~120uf,总容量:240uf(可按实际容量及耐压工位数进行订制)
端子耐压测试AC 0~1200V可调,具有电流分选功能,采用智能LC并联谐振补偿,节能交个显著;
端子间绝缘电阻测试 DC:100/250V/500V, 1MΩ~300TΩ,阻抗设定分选(此功能选用)
容量及损耗测试 C:0.01pf~9999uf tgδ:0.0001~9.999设定分选;频率:100HZ/120HZ/1KZ10KZ
极壳耐压测试 AC:100V~5KV,0.1~20mA,漏电流分选;
测试时间 可根据产品不同从1.0~99.9秒可设,且各工位测试时间独立可调;
供气压力 0.5MPa~0.8MPa;
传动方式 16或20工位精密分度盘间歇转动(工位数按要求订制);
生产效率 1000~1200PCS/Hour;
控制系统 PLC+触摸屏,故障中文显示。
装机功率 12KW~25KW,根据机器要求检测容量大小选用;
测试功能 各测试功能均可选用或关闭
数据记录 各测试功数据可通过电脑进行记录﹨存储﹨统计分析及联网调用,实现在线管理(选用)
动态测试功能 留有西林电桥测试工位及接连控制等,按需可接西林电桥测试(选用)
打码功能 配备激光打标机,可进行条码机测试参数等在线打印(选用)
工作流程:
