概要说明:

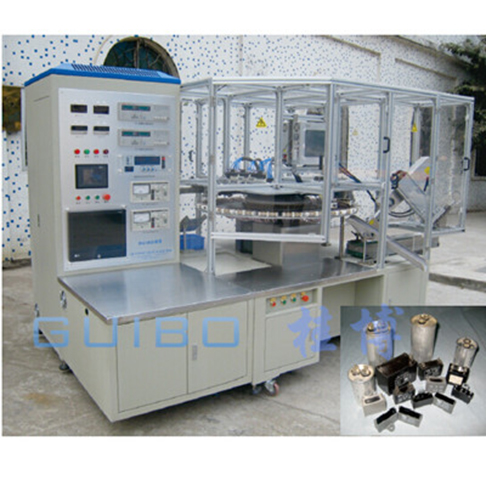

适用于CBB60/61金属化薄膜电容的最终电性能测试,用于塑料或金属外壳,引出端为插片、插针式端子单芯交、直流电容器的出厂检测。外壳为方形或圆形及底部带螺栓的电容也可测试;且同一工位可测试两个独立电容或单个电容;耐压测试采用并联谐振补偿,节能效果显著;配置电脑记录功能,可对各种数据进行统计、分析、产品编码及条码或参数激光打印、数据联网调用等。本机具有生产效率高、运行稳定、节能、操作简单及维护方便等特点。
技术参数:
迁用电容 CBB60/61引线式(不能打码)、插片式、插针式引出端电容
适用容量 0--120uf,总容量:240uf(要按实际容量进行订制)
交流耐压测试AC AC:0--1200V可调,漏电分选(此功能选用)
直流耐压测试DC DC:100V--2KV可调,漏电流分选(此功能选用)
端子间绝缘电阻测试 DC:100/250V/500V,1MΩ--300TΩ,阻抗设定分选(此功能选用)
容量及损耗测试 C: 0.01pf--9999uf, tgδ: 0.0001--9.999设定分选,频率:100HZ/120HZ/1KZ10KZ
极壳耐压测试 AC:100V--5KV, 0.1--20mA,漏电流分选(金外壳电容选用)
测试时间 可根据产品不同从1.0---99.9秒可设,且各工位测试时间独立可调
供气压力 0.5MPa--0.8MPa
传动方式 24工位精密分度盘间歇转动
生产效率 1200--2000PCS/Hour(最大可达2500PCS/Hour)
控制系统 PLC+触摸屏,故障中文显示
装机功率 10KW-20KW,根据机器要求检测容量大小选用
测试功能 各测试功能均可选用或关闭
数据记录 各种测试数据可通过电脑进行记录/存储/统计/分析及联网调用,实现在线管理
动态测试功能 留有西林电桥测试工位及接线控制等,按需可接西林电桥测试
打码功能 配备激光打标机,可进行条码及测试参数等在线打印
