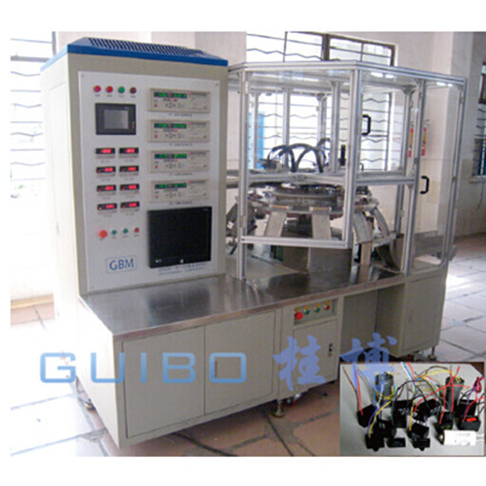

概要说明:
适用于CBB60/61金属化薄膜电容的最终电性能测试,用于塑料或金属外壳,引出端为导线或是金属插片端子、单芯或芯组合交流电容器的出厂检测。外壳为方形或圆形及底部带螺栓的电容也可测试,耐压测试采用并联谐振补偿,节能效果显著,配置电脑记录功能,可对各种数据进行统计、分析、产品编码、数据联网调用等。本机具有生产效率高、运行稳定、适用范围广(插针/插片/双引线/三引线/四引线/五引线/六引线等组合电容均适用)、节能及操作简单维护方便等特点。
技术参数:
适用电容 CBB60/61引线式、插片式、插针式引出端电容
适用容量 0--90uf,总容量:180uf(可按实际容量进行订制)
端子耐压测试AC AC:0--1200V可调,具有电流分选功能,采用智能模式LC并联谐振补偿,节能效果显著
电源组合 双电源组合,可测试高低电压组合电容
端子间绝缘电阻测试 DC:100/250V/500V, 1MΩ--300TΩ,阻抗设定分选(此功能选用)
容量及损耗测试 C:0.01pf--9999uf,tgδ:0.0001-9.999设定分选,频率100HZ/120HZ/1KZ/10KZ
公共端开路测试 具有对双引出公共端进行开路测试
测试时间 可根据产品不同从1.0--99.9秒可设,且各工位测试时间独立可调
供气压力 0.5MPa--0.8MPa
传动方式 16工位或20工位精密分度盘间歇转动(工位数选用)
生产效率 800-1200PCS/Hour(单芯电容最大可达1800PCS/Hour)
控制系统 PLC触摸屏,故障中文显示
装机功率 10KW--25KW,根据机器要求检测容量大小选用
放电电阻测试 DC:0--100V可调 ,1KΩ-10MΩ,电阻设定上下限分选
数据记录 各种测试数据可通过电脑进行记录/存储/统计分析联网调用,实现在线管理

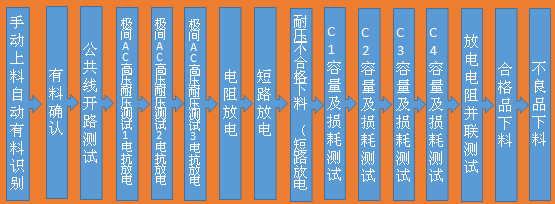

工作流程:
