概要说明:
适用于单相交直流金属化薄膜电力电容的最终电性能测试。通用金属及塑料的方壳、圆壳、椭圆壳等端子式引出电容;引出极数为2个,适用于底部带螺栓的电容器产品。控制系统采用PLC+工控机模式,具有电脑联网功能,可对测试数据进行记录储存、统计分析及联接打码设备自动生成条形码及喷码/打码,可实现在线管理功能。本机广泛应用于风能电容、交流滤波电容、直流起动电容、直流支撑电容等的最终电性能检测。此机具有适用范围广、性能稳定可靠、检测精准、检测效率高、操作及维护简单方便等特点。
技术参数:
适用圆壳电容外形尺寸 Ø40-160mm H=50-400mm;
适用方壳或椭圆壳尺寸 Max:L*B*H=320mm*140mm*400(按要求选定)
交流耐压测试 AC:0-1200V/300uf及1.2-3KV/60uf适用(容量及最高电压可选定)
直流耐压测试 DC:0-6KV/1000uf及0-1.5KV/1000uf适用(容量及最高电压可选定)
极壳耐压测试 AC:100-10KV,0.1-20mA,漏电流分选。
极间绝缘电阻测试 CR T-T:DC10/25/50/100/250/500V 1000KΩ˜5TΩ
电容测试 C:0.01-9999uf tg&:0.0001-9.999设定分选
生产效率 300PCS/Hour(转工辅助时间2秒+测试时间10秒算,各工位耐压时间独立可调);
供气压力 0.5-0.8Mpa;
耐压时间 可根据产品不同设置从1.0-99.9秒
传动方式 20工位/24工位精密分度盘间歇转动(选用)
输入电源 三相四线,AC:380V 50HZ30KW(按容量选用)
控制系统 PLC+工控机触摸屏,故障中文显示,具电脑联网功能,可记录电容测试电参数。

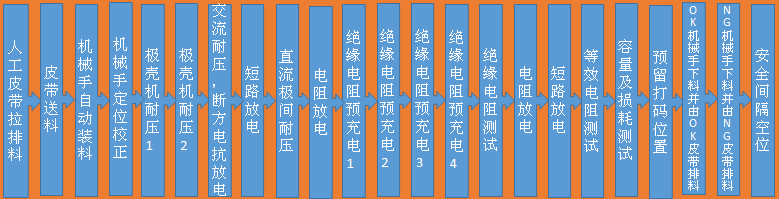

工作流程:
