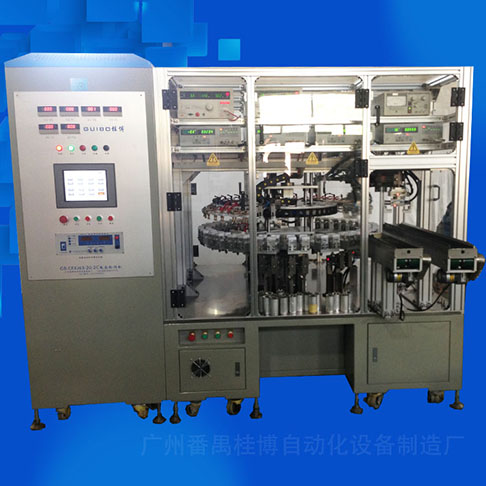

电容检测机（GB-CFXJ65-20-2C）

产品名:	电容检测机（GB-CFXJ65-20-2C）

产品 描述

概要说明：

本设备适用于CBB65电容器产品的出厂检测，包括极间耐压、极壳耐压、绝缘电阻及容量与损耗测试一次性完成。同时可上两个产品，生产效率高，有效节省人工。采用LC自动补偿，有效节能。

技术参数：

适用容量（交流耐压）                      1-100uf*2/1200v(两工位总容量：200uf*2=400uf)

生产效率                                        1800个/hour

外型尺寸                                        约2000mm*1250mm*1800mm(L*B*H)

电源                                              380VAC/50Hz 15KW 稳定电源（控制电压24VDC）

气源                                              0.4Mpa-0.6Mpa

交流耐压时间                                  0.1-10S 可调

控制系统                                        PLC+触摸屏

端子耐压测试                                  AC T-T：0-1200V，单工位电容：Max 200uf

极壳耐压测试                                  AC T-C：AC0-5KV 0.1-20mA

端子间绝缘电阻测试                         T-T：DC10/25/50/100/250/500V 100KΩ-5TΩ

容量损耗测试（TH2618B）               C-D：0.01pf-99999uf；tg&：0.0001-9.999；共4个电容损耗测试仪表

动作模式                                       点动及自动

电压调节模式                                 点动调压

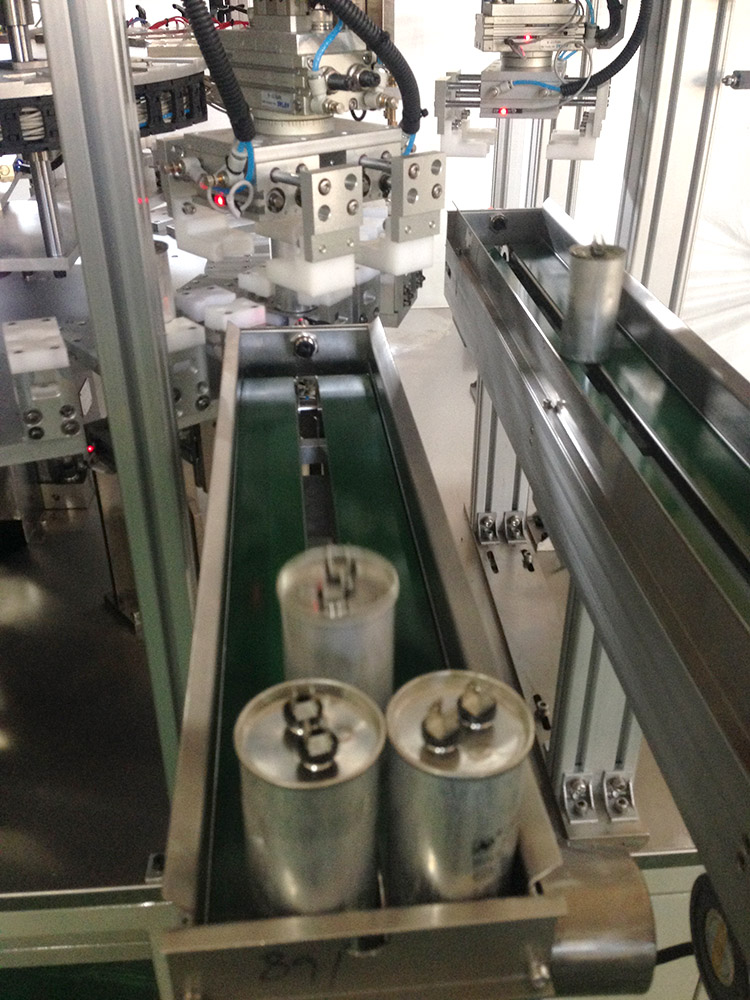

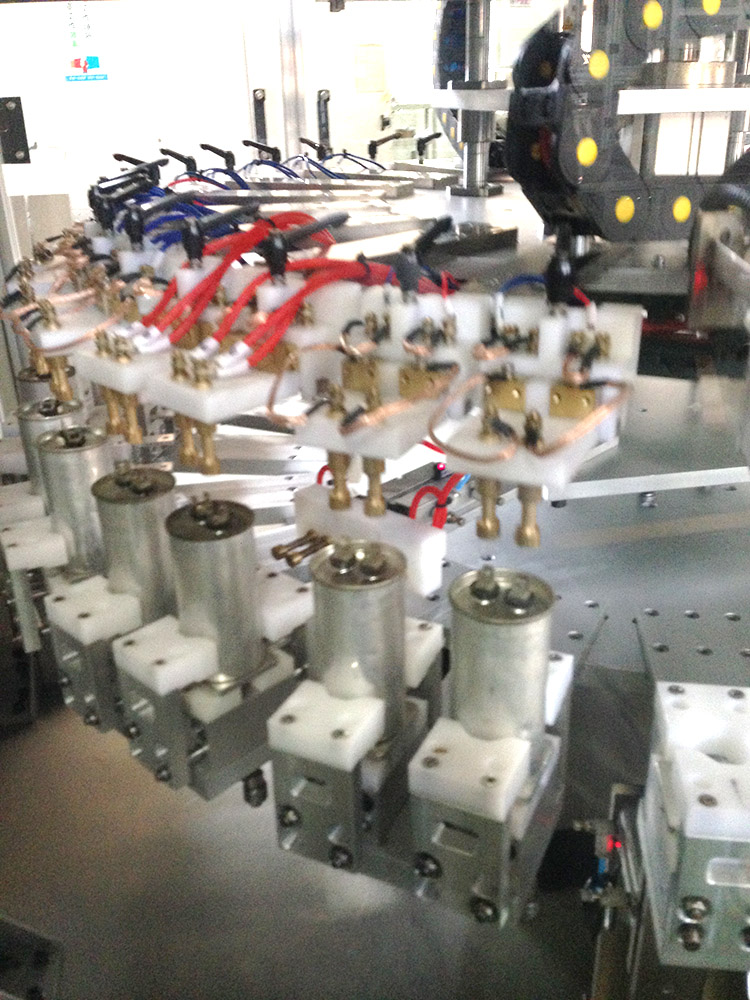

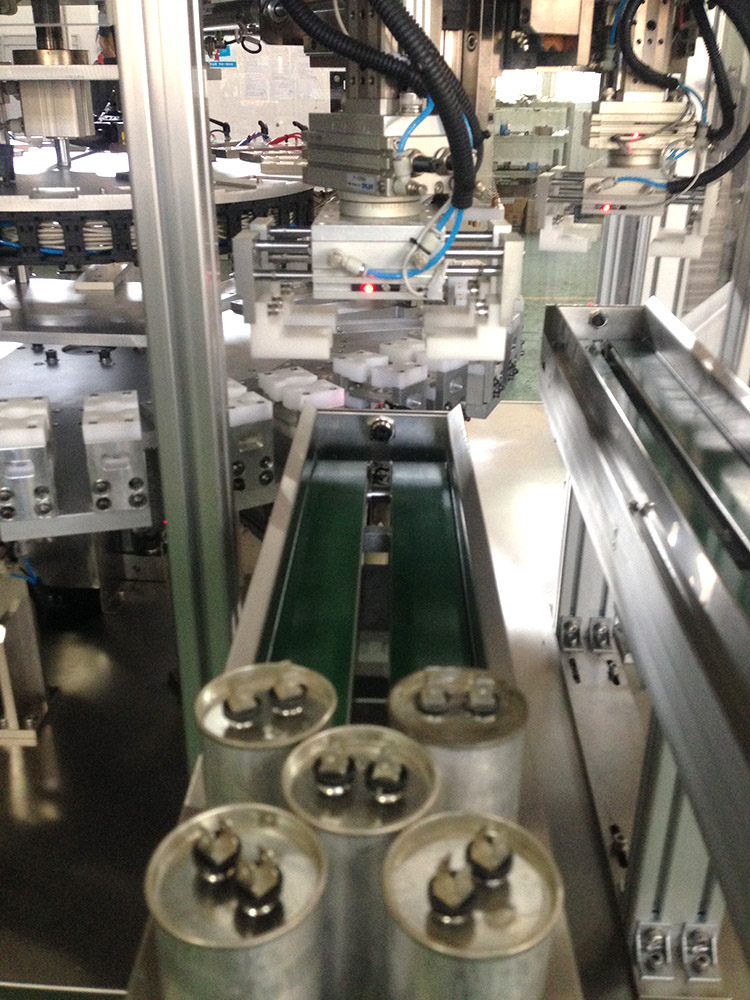

适用圆壳或椭圆壳（铝壳或胶壳），其引出端为三个端子的双芯电容，一工位可上两个产品。

具有计数统计功能

电容识别跟踪并智能实现LC自动补偿，电压稳定；

机器主要采用元件按标准机配置，具体：PLC为施耐德、交流接触器为三菱或伊顿，中间继电器为OMRON或施耐德，触摸屏为施耐德，分割器为guangrun，气缸为亚德客或SMC；

配置电脑（工控机）对容量损耗等测试数据进行记录保存、并具有图表分析统计功能。
