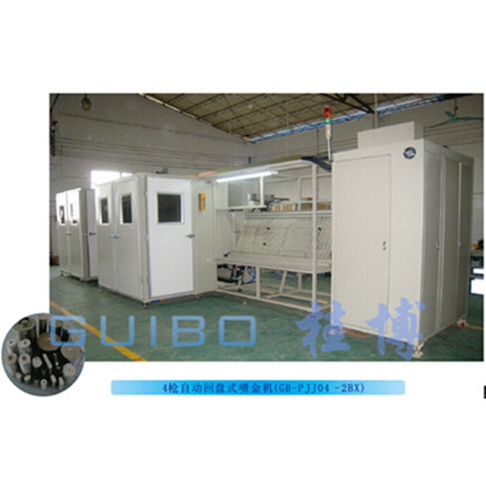

4枪自动回盘式喷金机（GB-PJJ04 -2BX）

产品名:	4枪自动回盘式喷金机（GB-PJJ04 -2BX）
参数:	见下文

产品 描述

概要说明：

本机适用于金属化薄膜电容器芯子的喷金，喷锌或锌锡合金丝皆可。喷金时喷头作XY轴直线移动料盘不动，采用全数控式伺服运动确保喷金层厚薄一致及可调；每枪各一个独立的喷金室，各喷金室有自动门隔离密闭，有效避免干涉作用影响喷金质量；料盘作多工位流水线式间歇移动，移动机构为往复步进拨位机构，确保机器长期使用的稳定性，同时易于维护及清理；喷枪采用双通电模式提高喷枪的稳定性，几乎无断弧现象；本机除装芯子外全部实现自动化生产，自动下料及回盘，且上料简单轻松节省人力；机器外无粉尘及噪音污染。

技术参数：

喷金材料                            锌/锌锡合金

材料直径                            1.5-2.0MM

喷金次数                            1-6次（各把枪可分别设置）

喷枪数量                            4头（6头或8头可选）

上下扫描范围                     0-600MM可设定

左右扫描范围                     0-600MM可设定

设备电源                            380V三相四线50HZ

设备功率                            30KW（装机容量）

压缩空气流量                     0.5-0.8Mpa   6立方/分钟

生产效率                            约1盘/6分钟（厚度：0.5MM计）

料盘有效面积                     540MM*540MM

喷头前后距离                     80-280MM可调

控制系统                            PLC+触摸屏，故障中文显示

喷金电压                            DC:18V-32V可调

喷金电流                            30A-120A可调

喷枪移动速度                     0-10米/min可调

工作流程：

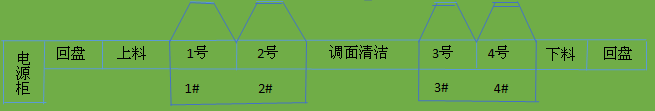

如图：1号、2号、3号、4号代表相应喷金室，1#、2#、3#、4#代表喷枪，料框在上料位人工装料完后自动进入1号喷金室，先由喷枪1进行喷金（细颗粒），1#喷枪喷完后进入2号喷金室由2#喷枪喷金（粗颗粒），然后自动进入调面室进行清灰调面（自动旋转180度），清灰后进入3号室由3#喷枪喷金（细颗粒），3#喷枪喷完后自动进入4号喷金室由4#喷枪喷金（粗颗粒），4号枪喷完后自动进入下料工位自动下料，下料后料盘自动回到上料位等待上料。
